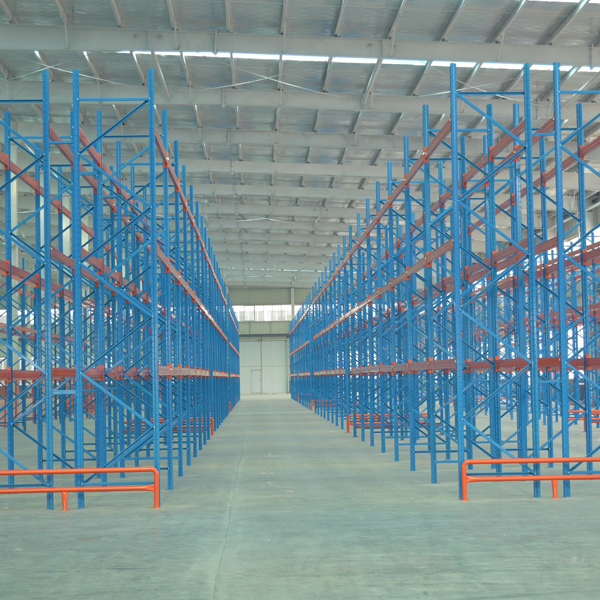

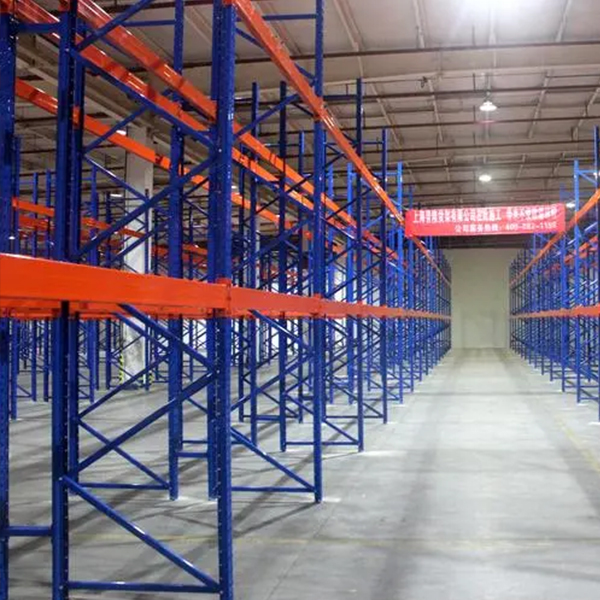

       横梁式货架是仓储货架中的一种，属于重型货架，而事实上横梁式货架简称为选取式货架、货位式货架、托盘式货架等等。我们可以看出，仓储货架的运用范围是非常广泛的，包括电子、家电、通讯、计算机、仪表、服装、汽车、轮胎、超市卖场等行业都会用到的。

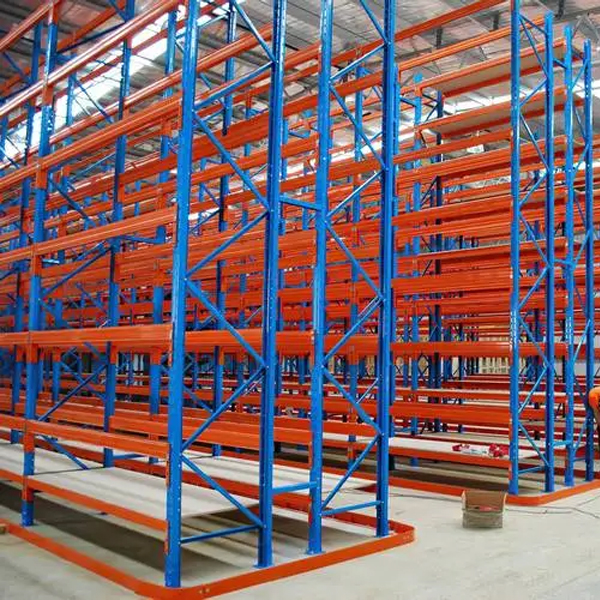

横梁式货架组成：立柱+横梁

A.立柱：横梁式货架（货位货架）由两根立柱、横撑、斜撑以尼龙自锁螺栓连接而成，组合式结构有效防止螺栓松动后引发货架失稳，立柱上冲有双排菱型孔，孔节距为75mm或50mm，所以横梁挂接在立柱上可以75mm或50mm，所以横梁挂接在立柱上可以75mm或50mm为单位上下自由调节。立柱截面由11-13个面构成，惯性距大、承载能力强、抗冲击性能强，横梁式货架立柱采用了先自动冲孔后冷弯成型技术，避免了因立柱应力集中而可能导致立柱出现裂纹失效的情况。为了防止叉车等的碰撞，一般配有立柱保护。

B.横梁：横梁式货架（货位货架）由两只柱卡与横梁杆焊接在一起，横梁采用两片特制的型抱焊梁焊接而成，使横梁的上、下面厚度加厚一倍，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载能力强，成本低的特点。横梁与立柱连接时配有特殊设计的带耳片安全梢，带耳片安全梢无法轻易拔出，可以确保横梁在外力撞击后不会脱落。可以存储的物品种类丰富，配合托盘和各类附件，可解决大部分物料的存取问题。

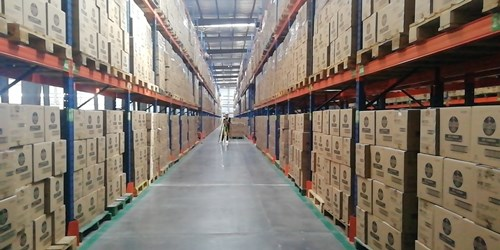

       在仓储货架运行的过程中，横梁式货架的效果是非常明显的。他的使用价值主要体现在进行作业的时候，可以结合仓库的宽度方向或者特殊结构等等来进行特殊的操作运作等等，这可以说明其横梁式货架的实际运行操作过程中可以更加方便客户的存取货物，通用性也是比较强的。随着货物与日俱增，现在越来越多的企业或个体户选择在仓库放置货架，一来提高空间利用率，二来就是提高工作效率，而叉车很多时候和货架捆绑起来，二者关系密切得很。

      横梁式货架一般存储的是托盘货物，也就是说把货物放在一个托盘上，而这些货物很重，凭人工不好抬进货架的货位中，那么，这时候就需要铺助工具了，叉车就是最便捷而且最经济的把托盘货物上下货架的更好工具，它可以自由地存放或取下任何一个位置的货物，人工办不到的事情，叉车都可以代替人工完成，而且操作简单。就因为叉车经常在货架通道走来走去，若是人工操作不当，很可能撞到仓储货架上，要是货架结构稳固的话也许就是一些货物掉下来。若是撞击严重，货架结构不稳定，可能会导致整排仓储货架发生倾斜等情况。

      所以站在我们货架检测第三方的角度公平、公正、客观的依据国际标准利用专用设备和专业团队进行检验，发现在役货架存在的安全隐患，给后续解决隐患提供数据依据，使事故或货架系统坍塌的风险最小化；从保护货物和人员的安全角度，得到进一步改善货架安全的建议，确保工人以及货物的安全，并防止因设备故障而导致的损失；协助企业形成自检制度，进一步确保货架日常使用的安全。

深圳中翔检测技术有限公司对横梁式货架检测主要内容有：

A.螺栓紧固情况检查：螺栓是否损坏、松动。

B.安全插销检验：安全销是否缺失、损坏。

C.立柱防撞护脚检查：立柱防撞护脚是否设置、损坏。

D.货架构件检查：构件是否变形、损坏。

E.安全净距检验：货物与立柱及横梁间的安全净距是否满足要求。

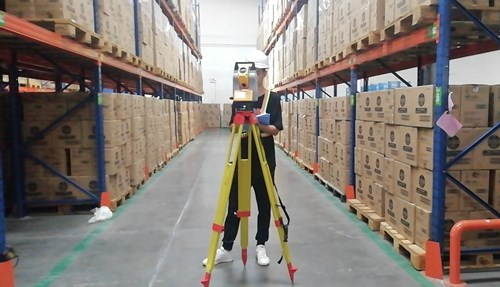

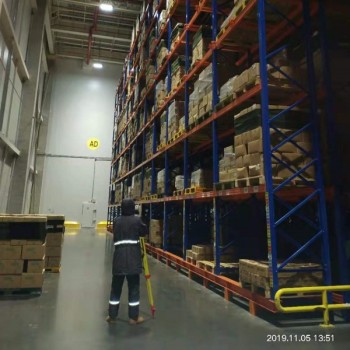

F.立柱垂直度检测：检测空载或负载条件下，立柱的垂直度。

G.重型货架承重检测：检测负载情况下，横梁的变形情况。

H.货架测试：材料成分分析、牌号鉴定和力学性能测试、焊缝缺陷检测，镀层厚度及附着力测试.

I:地坪沉降检验

仓库本身的地面承重水平，这个参数非常重要，假设仓库地面承重只有一吨，货架承重有5吨，那必然地面下沉或变形，重要甚至会塌陷，造成安全事故。所以不要单纯考虑为了节省空间就建设高位货架，还要考虑高位货架存放物料的基本重量。

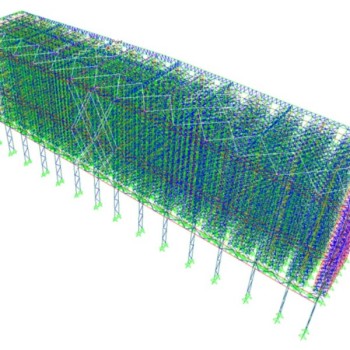

J:货架有限元分析:货架的高度越来越高因承受自重、货物重的同时还可能受到风载、雪载、地震载荷以及屋面检修载荷的作用。货架钢结构在各种载荷工况条件下必须具有足够的强度、刚度和稳定性；通过有限元方法进行结构的强度计算、刚度计算和稳定性计算，能够找到结构的薄弱部位。

K:其他项目：货架的的相关标识、货物放置的稳定性、托盘的质量情况、结构位移检验、紧固件检验等。

二．深圳中翔检测技术有限公司对横梁式货架检测的标准依据：

1.欧洲标准

EN 15512-2009 钢制静态存储设备可调托盘货架结构设计原则

EN 15635-2008 钢制静态存储设备.存储设备的应用和维护

EN-15620-2008 钢制静态存储设备.可调托盘货架.公差,变形和间隙

2.国标

GB∕T 33454-2016 仓储货架使用规范.

GB-T 41514-2022 钢结构货架使用安全与评估规范

GB/T30675-2014 阁楼式货架

GB/T 27924-2011工业货架规格尺寸与额定荷载

GB/T 39830-2021立体仓库钢结构货架抗震设计规范

3.英国存储设备制造商协会（SEMA）标准

4.中国相关标准WBT托盘式货架

WB∕T 1075-2018 悬臂式货架

WB∕T 1077-2018 搁板式货架

WBT 1044-2012 托盘式货架

WBT 1045-2012 驶入式货架

WBT 1074-2018 重力式货架

WBT 1076-2018-1冷库用货架

WB/T 1073-2018 库架合一式货架

WB/T 1077-2018 搁扳式货架

WB/T1066-2017货架安装及验收技术条件

WB/T1042 货架术语

5.推荐性行业标准

SBT 10843-2012 金属组合货架

SB/T 10166-1993金属轻型组合货架

SB/T 10843-2012金属组合货架

6.中国机械行业 (含机械、电工、仪器仪表等)推荐性行业标准

JB/T5323一2017 立体仓库焊接式钢结构货架技术条件

JB/T 9018-2011 自动化立体仓库设计规范

JB/T10823 自动化立体仓库术语

JBT 11270-2011 立体仓库组合式钢结构货架技术条件
