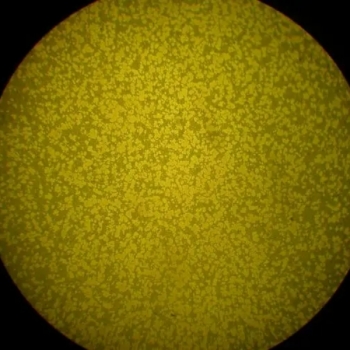

金属的性能取决于它的成分和微观组织，其中微观组织对金属性能的影响最为直接，因此我们可以通过对金属微观组织的观察和分析来预测和判断金属的性能，并分析其失效破坏的原因。金相分析技术是根据有关的标准和规定来评定金属材料内在质量的一种常规检验方法，并可用来判断零件生产工艺是否完善，有助于寻求零件生产缺陷的原因，因此它是涉及金属材料生产、使用和科研中一种必不可缺少的手段。

进行金相分析，首先应根据各种检验标准和规定制备试样（金相试样），若金相试样制备不当，则可能出现假象，从而得出错误的结论，因此金相试样的制备十分重要。通常，金相试样的制备步骤主要有：取样、镶嵌、标识、磨光、抛光、侵蚀，但并非每个金相试样的制备都必须经历上述步骤，若是试样形状、大小合适、便于握持和磨制，则不必进行镶嵌；若是仅仅检验金属材料中的非金属夹杂物或铸铁中的石墨，就不必进行侵蚀。总之，应根据检验的目的来确定制样步骤。

金相分析检测项目：

焊接金相检验；
（2）铸铁金相检验；
（3）热处理质量检验；
（4）各种金属制品及原材料显微组织检验及评定；
（5）铸铁、铸钢、有色金属、原材低倍缺陷检验；
（6）金属硬度（HV、HRC、HB、HL）测定、晶粒度评级；
（7）非金属夹杂物含量测定；
（8）脱碳层/渗碳硬化层深度测定等。

金相分析适用标准：

1.国标：

GB/T 13298-1991  金属显微组织检验方法

GB/T 13299-1991  钢的显微组织评定方法

GB/T 1299-2000   合金工具钢技术条件(含珠光体组织、网状碳化物、共晶碳化物不均匀)；

GB/T 13320-2007  钢质模锻件 金相组织评级图及评定方法

GB/T 11354-2005  钢铁零件 渗氮层深度测定和金相组织检验

GB/T 13305-2008  不锈钢中α-相面积含量金相测定法

GB/T 4334-2008   金属和合金的腐蚀不锈钢晶间腐蚀

GB/T 14979-1994  钢的共晶碳化物不均匀度评定方法

GB/T 3488.2-2018 硬质合金 显微组织的金相测定 第2部分：WC晶粒尺寸的测量

GB/T 3488.1-2014 硬质合金 显微组织的金相测定 第1部分：金相照片和描述

GB/T 3488.3-2021 硬质合金 显微组织的金相测定 第3部分：Ti(C,N)和WC立方碳化物基硬质合金显微组织的金相测定

GB/T 38720-2020 中碳钢与中碳合金结构钢淬火金相组织检验

GB/T 4335-2013低碳钢冷轧薄板铁素体晶粒度测定法

GB/T 6394-2017金属平均晶粒度测定方法

GB/T 14999.7-2010 高温合金铸件 晶粒度、一次枝晶间距和显微疏松测定方法

GB/T 24177-2009 双重晶粒度表征与测定方法

GB/T 4197-1984 钨、钼及其合金的烧结坯条、棒材晶粒度测试方法

GB/T 4296-2004 变形镁合金显微组织检验方法

GB/T 10561-2005  钢中非金属夹杂物含量的测定 标准评级图显微检验法

GB/T 38222-2019 工程结构用中、高强度不锈钢铸件金相检验

GB/T 40281-2021 钢中非金属夹杂物含量的测定 极值分析法

GB/T 40304-2021 钢中非金属夹杂物含量的测定 钢坯全截面法

GB/T 13925-2010 铸造高锰钢金相

GB/T 15711-2018钢中非金属夹杂物的检验 塔形发纹酸浸法

GB/T 37598-2019钢中非金属夹杂物的检验 发蓝断口法

GB/T 226-2015钢的低倍组织及缺陷酸蚀检验法

GB/T 1979-2001结构钢低倍组织缺陷评级图

GB/T 14999.1-2012 高温合金试验方法 第1部分：纵向低倍组织及缺陷酸浸检验

GB/T 14999.2-2012 高温合金试验方法 第2部分：横向低倍组织及缺陷酸浸检验

GB/T 14999.3-2012 高温合金试验方法 第3部分：棒材纵向断口检验

GB/T 14999.4-2012 高温合金试验方法第4部分：轧制高温合金条带晶粒组织和一次碳化物分布测定

GB/T 14999.5-1994 高温合金低倍、高倍组织标准评级图谱

GB/T 3246.2-2012 变形铝及铝合金制品组织检验方法 第2部分：低倍组织检验方法

GB/T 4297-2004 变形镁合金低倍组织检验方法

GB/T 24178-200 连铸钢坯凝固组织低倍评定方法

GB/T1814-1979钢材断口检验法

GB/T 12778-2008金属夏比冲击断口测定方法

GB/T 19744-2005铁索体钢平面应变止裂韧度KIa试验方法

GB/T 40737-2021再制造 激光熔覆层性能试验方法

GB/T 26955-2011金属材料焊缝的破坏性试验 焊缝的宏观和微观检验

GB/T 6462-2005 金属和氧化物覆盖层 厚度测量 显微镜法

GB/T 5617-2005钢的感应淬火或火焰淬火后有效硬化层深度的测定

GB/T 9451-2005 钢件薄表面总硬化层深度或有效硬化层深度的测定

GB/T 9095-2008烧结铁基材料渗碳或碳氮共渗硬化层深度的测定及其验证

GB/T 9450-2005钢件渗碳淬火硬化层深度的测定和校核

GB/T 224-2019 钢的脱碳层深度测定法

GB/T1222-1984 弹簧钢

GB/T 5680-2010 奥氏体锰钢铸件

GB/T 18254-2016 高碳铬轴承钢

GB/T 18579-2019 高碳铬轴承钢丝

GB/T 3086-1982 高碳铬不锈轴承钢技术条件(含酸浸低倍组织、火组织、共晶碳化物不均匀度、非金属夹杂物、微孔隙评级图)

GB/T 32959-2016 高碳铬轴承钢大型锻制钢棒

GB/T 34891-2017 滚动轴承 高碳铬轴承钢零件 热处理技术条件

GB/T 38885-2020 超高洁净高碳铬轴承钢通用技术条件

GB/T 9441-2009 球墨铸铁金相检验

GB/T 26656-2011 蠕墨铸铁金相检验

GB/T 7216-2009 灰铸铁金相检验

GB/T 5154-2010《镁及镁合金板、带材》

GB/T 5155-2013《镁合金热挤压棒材》

GB/T 5156-2013《镁合金热挤压型材》

GB/T4462-1984 高速工具钢大块碳化物评级图

GB/T 1298-2008碳素工具钢技术条件(含珠光体组织、网状碳化物评级图)

GB/T 3278-2001 碳素工具钢热轧钢板

GB/T 9943-2008 高速工具钢

GB/T 14992-2005高温合金和金属间化合物高温材料的分类和牌号

GB/T 14993-2008转动部件用高温合金热轧棒材

GB/T 14994-2008高温合金冷拉棒材

GB/T 14995-2010高温合金热轧板

GB/T 14996-2010高温合金热轧板

GB/T 36591-2018 硬质合金制品的涂层金相检测方法

GB/T3488-1983 硬质合金刀具-显微组织金相分析测量

GB/T3489-83 硬质合金刀具-孔隙率与非结合碳金相分析测量

GB/T 5168-2008 α - β钛合金高低倍组织检验方法

2.美国标准：

ASTM E112-2013平均晶粒度测定的试验方法标准

ASTM E930-99(2015) 估计金相截面中观察到的更大晶粒度的标准试验方法（ALA晶粒度）

ASTM E1181-2002(2015) 双重晶粒度表征与测定方法

ASTM E45-2013测定钢材夹杂物含量的试验方法

ASTM E2283-2008(2014) 钢内非金属夹杂物和其它显微结构特点极端值的分析规程

ASTM B796-2014粉末锻造件非金属夹杂物含量测试方法

ASTM E381-2020 钢棒、钢坯、初轧坯及锻件的宏观浸湿的标准方法

ASTM E340-15 金属和合金宏观腐蚀的标准试验方法

ASTM B487-2013 用横断面显微镜检验测量金属和氧化物涂层厚度；

ASTM B934-2010 通过微压痕 硬度测量铁粉末冶金（P/N）部件有效硬化层深度的标准试验方法

ASTM E1077-2014 评估钢样品脱碳层深度的标准试验方法

ASTM A1106/A1106M-17 低温应用压力容器板, 合金钢和奥氏体高锰钢的标准规范

ASTM A247-06评估铁铸件中石墨微观组织的标准试验方法

ASTM A686-1992(1999) 碳素工具钢的标准规范；

3.英国标准：

BS 5710-1979 锻钢中非金属夹杂物含量的宏观评定方法

BS 7926-1998(R2009) 铸钢中非金属夹杂物百分比含量测定的定量显微照相法

4.法国标准：

NF A04-102-2013 钢 - 表观晶粒度的显微照相测定

NF E75-231-1993 磨料粗晶粒度.散装密度的测定

NF A04-505-1988 铝、铜、镍及其合金制半成品.晶粒度的测定.镍和镍合金

NF A04-102-1980 钢铁产品.钢的铁素体或奥氏体晶粒度的测度

5.澳大利亚标准：

AS 1733-1976    金属结晶粒度的测试方法

AS/NZS 1554.1-2014(A2):2017 4.7.4 结构钢焊接 第1 部分：钢结构焊接

AS 2205.5.1-2003(R2018) 金属焊缝破坏性试验 方法5.1：横截面宏观金相试验

AS 1231-2000 铝和铝合金-阳极氧化涂层

6.日本工业标准：

JIS H0501-1986 锻造铜及铜合金平均晶粒度评估的方法

JIS G055-1998钢的奥氏体晶粒度试验方法

JIS H8501-1999 金属覆层厚度试验方法

JIS G0557-2006钢的渗碳硬化层深度的测定方法

JIS G0559-2008钢的火焰淬火和高频淬火硬化层深度的测定方法

JIS G0558-1998 钢件脱碳层深度的测量方法

JIS G5131-2008 高锰钢铸件

JIS G4401-2009 碳素工具钢

7.韩国工业标准：

KS D ISO 3763-2002 锻钢.非金属夹杂物含量宏观评定方法

KS D 0216-2001(2020) 钢之脱碳层深度测定法

KS D 3031-2014 低温压力容器用高锰钢板

KS D 4104-1995 高锰钢铸件

8.南斯拉夫标准：

JUS C.A3.014-1987 锻钢.非金属夹杂物含量宏观评定方法

9.GOST俄罗斯标准：

GOST 10243-1975钢 低倍组织试验和评定方法

GOST 22838-1977热强合金 低倍组织的检验和评定方法

GOST R 54566-2011 钢铁.脱碳层深度估算标准试验方法

GOST 1763-1968 钢.脱碳层深度的测定方法

10.越南标准：

TCVN 4507-2008 钢.脱碳层深度的测定

11.台湾地区在台湾、澎湖、金门及马祖实施的标准：

CNS 10169-1983 钢之脱碳层深度测定法

CNS 3830-1994 高锰钢铸钢件

12.中国机械行业 (含机械、电工、仪器仪表等)推荐性行业标准

JB/T 1255-2001   高碳铬轴承钢滚动轴承零件热处理技术条件(含退火组织、淬回火组织、碳化物网状、断口评级图)

JB/T 9204-2008   钢件感应淬火金相检验

JB/T 7710-2007   碳氮共渗或薄层渗碳钢件 显微组织检测

JB/T 7713-2007 高碳合金钢制冷作模具显微组织检验

JB/T 7946.1-1999 铸造铝硅合金变质

JB/T 7946.2-1999 铸造铝合金金相 铸造铝硅合金过烧

JB/T 7946.3-1999 铸造铝合金针孔

JB/T 7946.4-1999 铸造铝合金金相.铸造铝铜合金晶粒度

JB/T 7362-2007 滚动轴承 零件脱碳层深度测定法

JB/GQ 0614-1988 熔模铸钢ZG310-570正火组织金相检验

JB/T 5940-2018 工程机械 高锰钢铸件通用技术条件

JB/T 6404-2017 大型高锰钢铸件 技术条件

JB/T 3892-84 蠕墨铸铁金相标准

JB/T 2212-77铁素体可锻铸铁金相标准

JB/T 5082.2-2011 内燃机 气缸套 高磷铸铁金相检验

JB/T 3829-1984 蠕墨铸铁金相标准

JB/T 2122-1977 铁素体可锻铸铁金相标准

JB/T 5082.1-2008 内燃机 气缸套 第1部分：硼铸铁金相检验

JB/T1460-1992 高碳铬不锈钢滚动轴承零件热处理技术条件(含退火组织、淬回火组织、断口评级图)

JB/T 8420-2008 热作模具钢显微组织评级

JB/T 9129-2000 60Si2Mn 钢 螺旋弹簧 金相检验

JB/T 6394-1992 大型锻件用碳素工具钢

13.中华人民共和国有色金属行业标准：

YS/T449-2002 铜及铜合金铸造和加工制品显微组织检验方法

YS/T 1490-2021 镍基高温合金粉末夹杂物含量检测方法

YS/T 347-2010铜及铜合金 平均晶粒度的测定方法

YS/T 448-2002铜及铜合金铸造和加工制品宏观组织检验方法

14.中华人民共和国黑色冶金行业推荐标准：

YB/T 5148-1993 金属平均晶粒度测定方法

YB/T 4290-2012 金相检测面上更大晶粒尺寸级别（ALA晶粒度）测定方法

YB/T 4002-2013连铸钢方坯低倍组织缺陷评级图

YB/T 4003-2016 连铸钢板坯低倍组织缺陷评级图

YB/T 153-2015 优质结构钢连铸坯低倍组织缺陷评级图

YB/T 4093-1993 GH4133B合金盘形锻件纵向低倍组织标准

YB /T 036.4-1992 冶金设备制造通用技术条件高锰钢铸件

YB/T 3210-80 高锰钢铸件技术条件

YB/T12-77 高速工具钢技术条件(含低倍碳化物剥落、共晶碳化物不均匀度评级图)；

YB/T 5061-2007 手表用碳素工具钢冷轧钢带；

YB/T 5058-2005 弹簧钢、工具钢冷轧钢带

15.中国团体标准

T/CSTM 00836-2022 高锰钢制容器用焊接材料

T/HNZX 004-2021 绿色设计产品评价技术规范 高锰钢耐磨件

T/SXZX 005-2021 大型矿用挖掘机高锰钢履带板 技术规范

16.中国船舶行业标准：

CB/T 1030-1983 蠕虫状石墨铸铁金相检验

CB/T 1165-88船用灰铸铁金相标准

CB/T 3906-1999 船用球墨铸铁金相检验

17.中国专业标准(工程建设) ：

ZBJ 36003-1987 工具热处理金相检验标准

18.中华人名共和国军用标准：

GJB 713A-2020航天用高温合金棒材规范

19.中国的航空航天标准：

QJ 2337-1992 铍青铜的金相试验方法

20.航空标准

HB 5022-1994航空钢制件渗氮、氮碳共渗金相组织检验标准

HB 5264-1983TC11钛合金盘及其饼坯金相组织标准

HB 5492-2011航空钢制件渗碳、碳氮共渗金相组织分级与评定

21.航空工业部标准

QJ 2337-1992 铍青铜的金相试验方法

22.铁道行业标准

TB/T 2478-1993弹条金相组织评级图

TB/T 2942.2-2018 机车车辆用铸钢件 第2部分：金相组织检验图谱

TB/T 3212.1-2009 机车车辆用低合金铸钢金相组织检验图谱 第1部分：B级铸钢、B+级铸钢

TB/T 3212.3-2009 机车车辆用低合金铸钢金相组织检验图谱 第3部分：E级铸钢

TB/T 3212.2-2009 机车车辆用低合金铸钢金相组织检验图谱 第2部分：C级铸钢

TB/T 3239-2010 铁路用微合金化钢魏氏组织金相检验图谱

TB/T 3031-2002 铁路用辗钢整体车轮径向全截面低倍组织缺陷的评定

TB/T 447-2020 高锰钢辙叉技术条件

TB/T 3083-2003 高锰钢辙叉电弧焊补技术条件

TB/T 2485-1994 高锰钢辙叉弯曲疲劳试验方法

TB/T 2327-1992 高锰钢辙叉超声波探伤方法

TB/T 1163-1977 标准轨距铁路每米43公斤钢轨12号辙叉及护轨（高锰钢整铸直线辙叉）

TB/T 1162-1977 标准轨距铁路每米43公斤钢轨9号辙叉及护轨（高锰钢整铸直线辙叉）

TB/T 1165-1977 标准轨距铁路每米50公斤钢轨12号辙叉及护轨（高锰钢整铸直线辙叉）

TB/T 1164-1977 标准轨距铁路每米50公斤钢轨9号辙叉及护轨（高锰钢整铸直线辙叉）

TB/T 2255-1991 高磷铸铁金相

TB/T 2449-93 蠕墨铸铁金相检验

23.汽车行业的推荐标准

QC/T 29018-1991(2005) 汽车碳氮共渗齿轮金相检验

24.推荐城镇建设行业标准

CJ/T 31-1999 液化石油气钢瓶金相组织评定

25.冶金行业标准

YB/T688-76 高温轴承钢Cr4Mo4V技术条件(含碳化物不均匀度评级图)

26.建筑材料行业标准

JC/T 401.1-2011 建材机械用铸钢件.第1部分：高锰钢铸件技术条件

JG/T 5011.2-1992 建筑机械与设备.高锰钢铸件通用技术条件

27.兵工民品行业标准

WJ 2572-2002 装甲车辆用高锰钢铸件规范

WJ 2407-1997 装甲车辆高锰钢履带板断口评定方法

28.其他行业标准

T/FJMA 001-2021 热轧带肋钢筋金相组织检验及判定标准

NBN A 14-101-1974 冶金产品．对于钢材的铁素体晶粒度或奥氏体晶粒度的微观定义

ZBH72012-90 钴合金钢结硬质合金刀具金相试样制备工艺

29.能源局推荐性标准：

NB/T 20004-2014核电厂核岛机械设备材料理化检验方法

NB/T 47056-2017锅炉受压元件焊接接头金相和断口检验方法

30.国际标准化组织：

ISO 4499-2:2008 硬质合金与粉煤灰；显微组织的金相测定第2部分:WC晶粒度的测量

ISO 643-2012 钢. 表观晶粒度的显微照相测定

ISO 2624-1995 铜和铜合金.平均晶粒度的测定方法

ISO 4967-2013  钢中非金属夹杂物含量的测定 标准评级图显微检验法

ISO 3763-1976 锻造尖塔 评估非金属夹杂物含量的宏观方法

ISO 4969-2015(E) 钢-宏观检验的蚀刻方法

ISO 15614-1:2017 7.4.3 金属材料焊接工艺规程及评定-焊接工艺评定试验-第1部分：钢的弧焊和气焊、镍及镍合金的弧焊

ISO 15614-2:2005 7.4.5 金属材料焊接工艺规程及评定-焊接工艺评定试验-第2部分：铝及铝合金弧焊

ISO 17639:2022 金属材料焊缝的破坏性试验 焊缝的宏观和微观检验

ISO 14555:2017 11.6 焊接 金属材料的电弧螺柱焊

ISO 1463-2003 金属和氧化物覆盖层 覆盖层厚度的测定 显微镜法；

ISO 2639-2002 钢.渗碳层和硬化层深度的测定和检验

ISO 4507-2000 渗碳或碳氮共渗的烧结铁基材料 用微硬度试验测定和验证硬化层的深度

ISO 3887-2018 钢.脱碳层深度的测定

ISO 13521-2015(E) 奥氏体锰钢铸件

ISO 945-1-2008铸铁微观结构.第1部分:通过目视分析进行石墨的分类

31.福特标准：

FORD SQ-M99P9001-A-2002 钢材中需通过显微检验才能发现的非金属夹杂物

FORD FLTM EU-BA 051-02-2001 弹簧中的非金属夹杂物

FORD FLTM EU-BA 051-01-2000 硬化滚轴和滚珠轴承钢中的非金属夹杂物测定

32.美国焊接协会标准：

钢结构焊接规范 AWS D1.1/D1.1M:2020 6.10.1, 6.10.4
