摘要：深圳中翔检测技术有限公司在2020年6月12日为上海某公司仓储做重型横梁式货架检测。

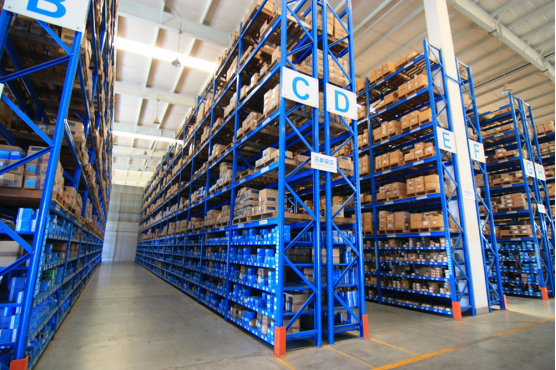

       重型横梁式货架又叫托盘式货架或称货位式货架。重型横梁式货架通常为重型货架，在国内的各种仓储货架系统最为常见，由立柱、横梁、横撑、斜撑以及自锁螺栓组装而成，柱片与P型闭口梁插接组成货架框架，采用安全插销固定，结构简单可靠，钢层板置于横梁之上形成货架整体，每层可以75mm距离上下自由调增。重型横梁式货架可随着横梁的大小、层板的厚度，加强筋的数量决定层载要求，在相对长度及选材要求符合的情况下，更大承载可达2500kg/层。

          重型横梁式货架成本低、安全可靠、组装、拆卸简单方便的特点；适用于人工存取，每层标准有效承载800kg以上，适合于人工存取箱式货物或者与零件盒、周装箱配套装载零散重型货物（图），有效配合叉车装卸，存取货物方便快捷，有挑选货物能力，是先进先出最经济之选。但叉车的驶入、驶出难免会因为叉车司机的操作水平问题，而对防护栏、牛腿和托盘造成损坏，而这一损坏轻则挂掉塑粉，重则撞到重型货架。所以重型货架的安全是整个仓储物流系统的基础，仓库运行所造成的日常磨损会降低重型货架系统的结构应力水平，进而影响其结构完成性和承载能力，使货架系统存在安全隐患。

       所以站在我们货架检测第三方的角度公平、公正、客观的依据国际标准利用专用设备和专业团队进行检验，发现在役重型货架存在的安全隐患，给后续解决隐患提供数据依据，使事故或货架系统坍塌的风险最小化；从保护货物和人员的安全角度，得到进一步改善货架安全的建议，确保工人以及货物的安全，并防止因设备故障而导致的损失；协助企业形成自检制度，进一步确保货架日常使用的安全。

一、深圳中翔检测技术有限公司对重型货架检测主要内容有：

A.螺栓紧固情况检查：螺栓是否损坏、松动。

B.安全插销检验：安全销是否缺失、损坏。

C.立柱防撞护脚检查：立柱防撞护脚是否设置、损坏。

D.货架构件检查：构件是否变形、损坏。

E.安全净距检验：货物与立柱及横梁间的安全净距是否满足要求。

F.立柱垂直度检测：检测空载或负载条件下，立柱的垂直度。

G.重型货架承重检测：检测负载情况下，横梁的变形情况。

H.货架测试：材料成分分析（相关案例：货架材料性能测试）、牌号鉴定和力学性能测试、焊缝缺陷检测（相关案例：东莞货架焊接处检验-磁粉探伤），镀层厚度及附着力测试.

I:地坪沉降检验：仓库本身的地面承重水平，这个参数非常重要，假设仓库地面承重只有一吨，货架承重有5吨，那必然地面下沉或变形，重要甚至会塌陷，造成安全事故。所以不要单纯考虑为了节省空间就建设高位货架，还要考虑高位货架存放物料的基本重量。

J:货架有限元分析:货架的高度越来越高因承受自重、货物重的同时还可能受到风载、雪载、地震载荷以及屋面检修载荷的作用。货架钢结构在各种载荷工况条件下必须具有足够的强度、刚度和稳定性；通过有限元方法进行结构的强度计算、刚度计算和稳定性计算，能够找到结构的薄弱部位。

K:其他项目：货架的的相关标识、货物放置的稳定性、托盘的质量情况、结构位移检验、紧固件检验等。

二．深圳中翔检测技术有限公司对重型货架检测的标准依据：

1.欧洲标准

EN 15512-2009 钢制静态存储设备可调托盘货架结构设计原则

EN 15635-2008 钢制静态存储设备.存储设备的应用和维护

EN-15620-2008 钢制静态存储设备.可调托盘货架.公差,变形和间隙

2.国标

GB∕T 33454-2016 仓储货架使用规范.

GB-T 41514-2022 钢结构货架使用安全与评估规范

GB/T30675-2014 阁楼式货架

GB/T 27924-2011工业货架规格尺寸与额定荷载

GB/T 39830-2021立体仓库钢结构货架抗震设计规范

3.英国存储设备制造商协会（SEMA）标准

4.中国相关标准WBT托盘式货架

WB∕T 1075-2018 悬臂式货架

WB∕T 1077-2018 搁板式货架

WBT 1044-2012 托盘式货架

WBT 1045-2012 驶入式货架

WBT 1074-2018 重力式货架

WBT 1076-2018-1冷库用货架

WB/T 1073-2018 库架合一式货架

WB/T 1077-2018 搁扳式货架

WB/T1066-2017货架安装及验收技术条件

WB/T1042 货架术语

5.推荐性行业标准

SBT 10843-2012 金属组合货架

SB/T 10166-1993金属轻型组合货架

SB/T 10843-2012金属组合货架

6.中国机械行业 (含机械、电工、仪器仪表等)推荐性行业标准

JB/T5323一2017 立体仓库焊接式钢结构货架技术条件

JB/T 9018-2011 自动化立体仓库设计规范

JB/T10823 自动化立体仓库术语

JBT 11270-2011 立体仓库组合式钢结构货架技术条件
